시스템의 개요
P.VFT SYSTEM이란?
P.VERTICAL FILTER TREATMENT SYSTEM - 수직 오·폐수 여과처리 시스템

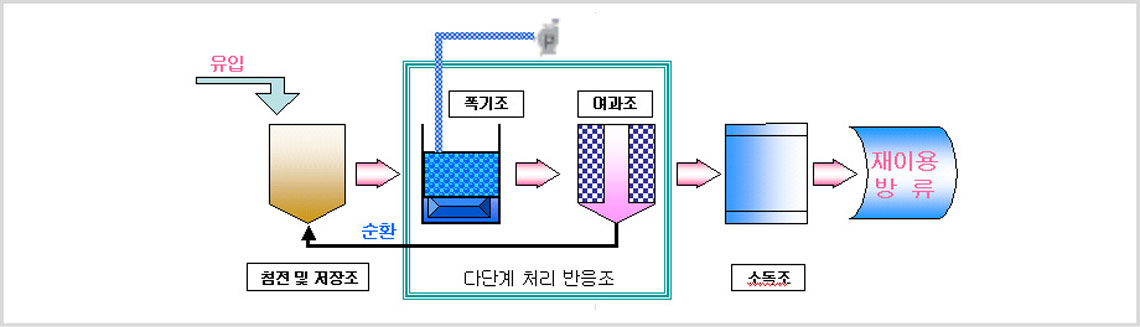

시스템의 개요
- 침전 및 저장조 : 유량 조절 및 반송슬러지 유입
- 다단계 처리 반응조 : 폭기조와 여과조의 반응조를 여러 개 설치하여 반복처리
- 순환 : 다단계 처리 반응조의 여과조에서 발생하는 슬러지를 침전 및 저장조에 반송하여 재처리 반복
- 소독조 : 다단계 처리 후 최종처리수 소독(수인성 병원균의 살균)
- 최종 처리수 재이용(중수로)
- 모든 처리단계는 물수평원리로 무동력 이동
시스템의 특징
- 침전조 및 여과조에 무동력 시스템
- 자연유하력으로 효율적인 처리
- 짧은 체류시간으로 단시간 처리 가능
- COD, BOD의 생물학적 분해 능력 우수
- 충격부하에 강함
- 응집, 침전, 여과 기능을 동시 수행하며 반복적, 지속적 처리 가능
- 기존 수평여과처리방식보다 시설비 및 유지관리비 저렴
시스템의 적용분야
- 농어촌 취약지역, 마을 하수도 오폐수 고도처리
- 중소규모 택지지구 하수도 오폐수 고도처리
- 유기성 산업 폐수 고도처리
- 축산 분뇨 폐수처리시설 및 신설 하수종말처리장 설치 사업
- 중수도시설의 고도처리
시스템의 적용분야
- 수처리의 효율성 증대
- 경제성 및 설치 공간의 최소화
- 유지관리의 무인 자동화
- 기존 하수처리장 및 중소규모 처리설의 개량화
시스템의 사양
시스템의 장점
| 수직여과처리시스템 | 수평여과처리시스템 |
|---|---|
| 많은 면적 필요 여과조 높이가 3M이상일수록 효과 증대 여과필터 충진공간 넓음 충진된 구형여과필터를 물이 지그재그로 상승하면서 통과하므로 부유물이 모두 걸러져서 분해됨 여과조를 다량연결하여도 무동력으로 물이 이동함 |
많은 면적 필요 유속을 최대한 느리게 해야 함 물 체류시간이 최대한 길어야 함 물의 이동에 많은 동력 필요 |
시스템의 비교
| 수직여과처리장치 | 활성슬러지 | 회전원판 | |
|---|---|---|---|
| 미생물 상태 | 구형여과필터에 의한 생물접촉방식 높은 안정성 |
부유탁방식 단세포(floc)만 형성되어 안정성 낮음 | 회전원판방식 느린 증식속도 낮은 안정성 |
| 산소공급방법 | 소규모 : 무동력 중대규모 : 간헐폭기방식 |
기계폭기 강제공급 | 원판표면으로 공급 |
| 슬러지발생량 | 낮음 | 높음 | 일부만 감소 |
| 부하변동 | 넓은 수용범위 충격부하에 강함 |
좁은 수용범위 충격부하에 약함 |
고농도 폐수처리 불가 부하변동 약함 |
| 수질 및 수온 변화 | 높은 대응성 | 일정온도 유지 필요 수질변화 민감 |
수질/수온 변화 민감 |
| 질소/인 제거 | 탈질, 탈인 용이 | 미약 | 보통 |
시스템의 처리효율
| 수직여과시스템 | 활성슬러지 | 방류기준(㎎/ℓ) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 창녕 석동오수처리장 | 창녕하수종말처리장 | 창녕하수종말처리장 | ||||||||
| 유입(㎎/ℓ) | 방류(㎎/ℓ) | 제거율(%) | 유입(㎎/ℓ) | 방류(㎎/ℓ) | 제거율(%) | 유입(㎎/ℓ) | 방류(㎎/ℓ) | 제거율(%) | ||
| BOD | 153 | 5.77 | 96 | 145.2 | 7.3 | 95 | 40.3 | 8.5 | 79 | 20 |
| COD | 89.7 | 10.6 | 88 | 175 | 12.3 | 93 | - | - | - | 40 |
| SS | 189 | 1.8 | 99 | 179.2 | 7.2 | 96 | 40.5 | 7.8 | 80.7 | 20 |
| T- N | 26.5 | 10.2 | 61 | 75.3 | 24 | 68 | 74.4 | 62.8 | 15.6 | 60 |
| T- P | 3.7 | 0.98 | 74 | 10.1 | 3.7 | 63 | 11.4 | 9.94 | 12.8 | 8 |

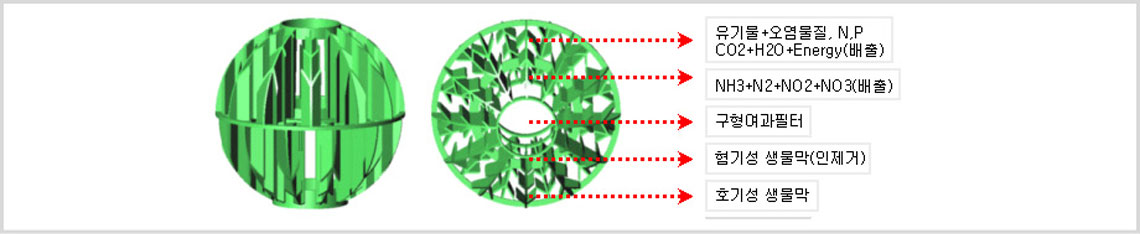

구형여과필터
시스템의 장점
특징
- 원형으로 제작되어 유체의 흐름이 원활하도록 유동성 부여
- 단위 용적 당 표면적을 극대화하여 미생물 접촉면적이 확대되기 때문에 미생물의 서식에 최적의 환경 제공
- 유기물, 질소, 인 등을 단시간에 여과 및 접촉처리 가능
- 충격부하에 강하여 운전관리 용이
장점 및 효과
- 기온변동에 강하여 안정된 처리 가능
- 메디아 내부는 혐기성소화에 의한 탈질, 외부는 호기성소화에 의한 질산화 반응이 동시 발생
- 난분해성 물질 처리 가능
- 슬러지 발생량이 현저하게 감소하여 슬러지 처리 용이
내구성 및 용이성
- 수명이 반영구적이라 교체 불필요
- 무독성 재질로 미생물 군집에 영향 없음
- 메디아의 충진 및 청소가 용이하여 유지관리 편리
기존 접촉시 여재와의 구조적 차이점
- 고정형과 유동형의 장점을 결합시킨 메디아로 각종 미생물의 접촉 및 탈지가 용이한 구조
- 메디아의 구조적, 형태적 특성으로 공극율과 표면적을 극대화하여 미생물의 서식 공간 확보 가능
- 유연한 PR재료로 청소 용이
