UC-FM System
- 시스템의 개요
- 기대효과
- 실증 플랜트
시스템의 개요
UCFM SYSTEM
UCFM SYSTEM UNIFIED CLARIFIER PACKED WITH FILTER MEDIA SYSTEM (상수도정수처리시스템)
기존 정수시스템의 문제점
- 상수원수내 다량의 조류
- - 정수효율감소, 정수장내 이취미 발생, 여과지폐색 등 문제 야기
- - 1998년부터 환경부에서 조류예보제 실시 중
- 정수장내 조류제거 공정
- - 전염소처리, 전오존처리, 활성탄투입 등
- - 여과지 막힘 현상에 대한 획기적인 대책 미흡
시스템의 구성

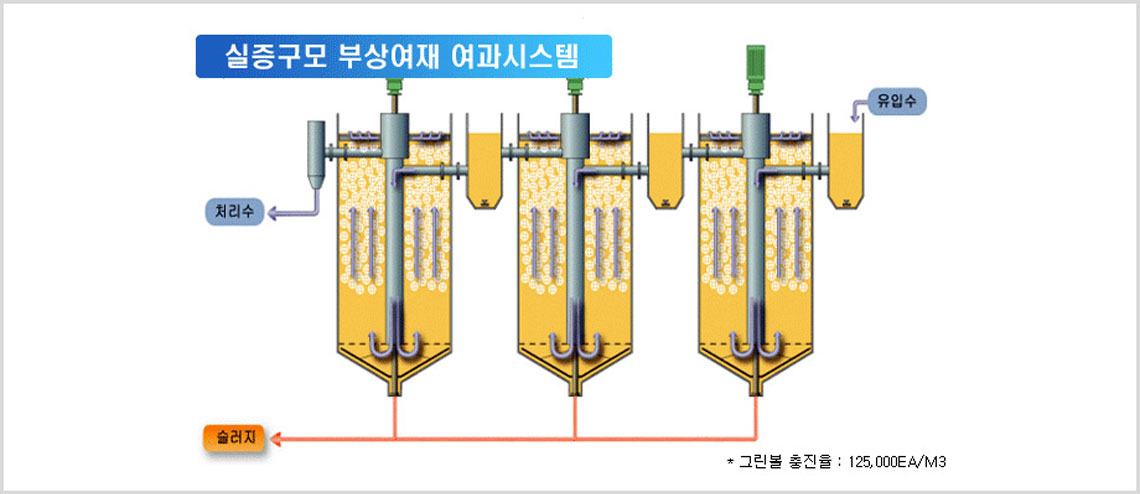

시스템 흐름도
시스템 흐름도
기대효과
환경 산업적 측면
- 국내 환경산업 매년 20% 이상 성장: 1999년 기준 세계환경산업 15위 규모
- 환경설비업 성장 전망 : 1999년 2.3조원 < 2005년 18조원 < 2010년 약 60조
- 수도사업관련 산업규모 약 4조
중소도시 지방상수도 개발 측면
- 2002년 총 75개소 7, 084억원 투자
- 2003년 총 16개소 1, 264억원 투자
- 2004- 2005년 17개소 817억원 투자
- 중소도시 1건당 사업비 평균 87억(대규모 사업위주)
간이상수도 측면
- 전국 총 11, 013개 간이상수도 설치(2000년 말 기준): 국내인구의 4.6% 이용
- 10년 이상 노후시설 전체 74% 차지
- 시설개량 필요하나 예산부족으로 적극적인 개선이 이루어지지 않음
생산단가 기준
- 2002년 총 75개소 7, 084억원 투자
- 정수 생산단가 기준 평가
- “그린볼 여과장치” 시설의 경우 역세척 전력사용량과 응집제 및 염소 등 약품사용량 삭감
- 관리비용을 제외한 비용을 m3 당 8.6원 으로 보았을 때 50% 절감효과
| 구분 | 공정/단계 | 생산단가(원/㎥) | 계 | |
|---|---|---|---|---|
| 전력단가 | 취수장 | 16.0 | 20.4 | |
| 정수장 | 고도처리 | 2.6 | ||
| 고도처리 외 | 1.6 | |||
| 약품단가 | 응집제 | 4.2 | 6.0 | |
| 염소 | 1.8 | |||
| 관리단가 | 인건비 | 14.3 | 69.8 | |
| 투자사업비 | 17.3 | |||
| 기타 | 38.2 | |||
| 총계 | - | - | 96.2 | |
B 정수장에서 생산단가 내역 (2001년도 기준)
실증 플랜트

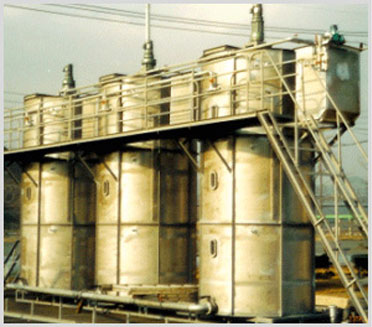

1st Pilot (Actual Scale)
100 - 400 ㎥/day

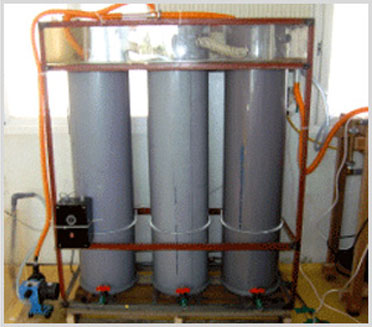

2nd Pilot (Pilot Scale)
1 - 35 ㎥/day

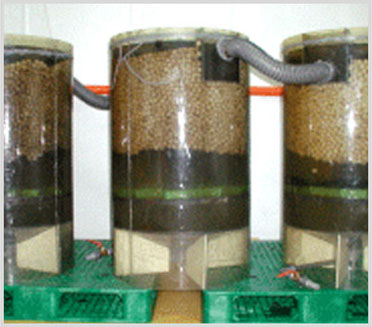

3rd Pilot (Laboratory Scale)
0.5 - 8 ㎥/day
